Schleppkurven

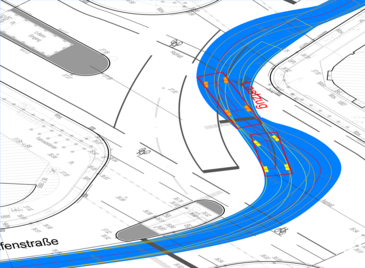

Unsere Softwarelösungen im Bereich der Schleppkurvenberechnung unterstützt Sie dabei, Schleppkurven präzise und effizient zu berechnen, um die Sicherheit und Manövrierfähigkeit vom PKW, über 40t-LKW bis zum Schwerlasttransport zu gewährleisten. Die Berechung erfolgt im CAD, sodass alle Daten und Darstellungen der Fahrkurve im dwg-Format speichern können.

Erstellen Sie in kurzer Zeit genaue und zuverlässige Ergebnisse. Alle notwenigen Berechnungen werden schnell und exakt von der Software durchgeführt. Simulieren Sie anhand der intuitiv nutzbaren Oberfläche verschiedene Manöver und nutzen Sie dabei Standardfahrzeuge gemäß FGSV (Ausgabe 2020) oder erstellen Sie eingene Fahrzeuge und/oder Gespanne.

Die Besonderheiten der Schleppkurven-Software:

  • Einfache Bedienung: Vorwärts- und Rückwärtsfahrt mittels einfachen Ziehens und Klicken des Fahrzeuges. Auch mit mehrteiligen Fahrzeugen!
  • Dynamische Schleppkurven: Es ist kein zeichnen einer Leitlinie notwendig. Sie können sofort mit der Simulation beginnen und Parameter während des Zeichnens jederzeit ändern. Sie sehen sofort das Ergebnis. Nachträgliches Überprüfen und Ändern der Schleppkurve ist somit nicht mehr notwendig.
  • Genauigkeit: Beste Ergebnisse durch zusätzliche Berücksichtigung von Geschwindigkeiten und Lenkzeiten.
  • Vielzahl an Möglichkeiten: Vor- und Rückwärtsfahrt, Abstandsimulation, Kollisionskontrolle, dynamisches Anbinden an Objekten, Unabhängige Hinterachslenkung, Beladungen, Sichtlinien u.v.a.m.
  • Fahrzeuge: Standardbibliotheken der FGSV sowie Fahrzeuge für Sondertransporte stehen standardmäßig zur Verfügung. Sie können aber auch beliebige Fahrzeuge einfach selbst anlegen, darunter auch Sattelauflieger.
  • CAD-Software: Die Schleppkurven werden im CAD berechnet und gezeichnet, sodass das Ergebnis als dxf- oder dwg-Datei gespeichert und weitergegeben werden kann.



Demo anfordern



Schleppkurven für verschiedene Fahrzeuge

Mit HIlfe der Fahrzeugbibliothek und es Fahrzeugeditors können Sie in wenigen Klicks unter anderem Schleppkurven für folgende Fahrzeuge erstellen:

  • PKW/ Sprinter/ Wohnmobil
  • Gabelstapler
  • Bus/ Gelenkbus
  • 7,5 t- und 40t-LKW,
  • LKW mit zwei Achsen oder als 3-Achs-LKW,
  • LKWs mit 12m Länge,
  • Sattelschlepper mit und ohne Sattelauflieger (z.B. 18m-Sattelzug als Gespann)
  • Tieflader (siehe easytrack)
  • Müllfahrzeug, z .B. 3-achsiges Müllfahrzeug
  • Traktor mit einem Anhänger oder zwei Anhängern

Konstruieren Sie dynamische Schleppkurven für verschiedenste Manöver wie Richtungsänderungen von 90 Grad oder 180 Grad, Fahrten rückwärts oder Schleppkurven für einen definierten Radius.

Neben Schleppkurvennachweisen im Straßenbau und Schwerlasttransport können Sie so zum Beispiel den Platzbedarf für Einfahrten, auf Parkplätzen und Garage, bzw. Tiefgaragen prüfen.



Live-Präsentation anfragen

Video: Kostruktion von Knotenpunkten und Schleppkurven

RZI-Schleppkurven: vom PKW über LKW bis Schwerlasttransporte

Ihnen stehen bei uns verschiedene Vartanten der Schleppkurvenberechnung zur Auswahl:

Generell werden unsere Programme als Add-on für AutoCAD oder BricsCAD angeboten. Eine einfache statische Schleppkurvenberechnung ist mit dem Modul "Straßenplaunung" möglich.

Zur dynamischen Berechnung von Schleppkurven empfehlen wir jedoch smartTurn. Hier können Sie bei Bedarf verschiedene Parameter zu Berechnung steuern. Zudem fließen Geschwindigkeiten und Lenkzeiten in die Berechnung mit ein.

Speziell für Schwerlasttransport wurde das Programm easyTrack entwickelt. Hier können beispielsweise auch selbstlenkende Hinterachsen simuliert werden.





Einige Funktionen im Überblick:

  1. Schleppkurvenberechnung: Befahrbarkeits- oder Abstandsüberprüfung, Planung von T-Einmündungen, Knotenpunkten, Kreisverkehrsanlagen, Busbahnhöfen, Verladerampen oder anderen Projekten.

  2. Fahrzeugbibliothek: Wählen Sie das für Sie passende Fahrzeugmodell für ihre Berechnungen aus unserer Fahrzeugbibliothek gemäß FGSV (Ausgabe 2020). Zusätzlich steht Ihnen ein Fahrezeugeditor zur Verfügung, um maßgeschneiderte Fahrzeuge sowie deren Ladung unkompliziert erstellen und speichern zu können.

  3. Manöverplanung: Definieren Sie individuellen Manövern entlang einer Leitlinie oder führen Sie freie Simulationen durch, in dem Sie das Fahrzeug selbts mittels Tastatur steuern und erfüllen Sie so auch sehr spezifischen Anforderungen Ihres Projekts.

  4. Visualisierung: Nutzen Sie Ihre CAD-Pläne zur Visualisierung der Schleppkurve.

  5. Simulation und Animation: Speichern Sie Ihre Schleppkurvensimulationen, um jederzeit animierte Fahrzeugbewegungen vorführen zu können.

  6. Kollisionserkennung: Nutzen Sie Elemente in Ihrem CAD-Plan, um Kollisionen mit dort eingetragenen Straßenbegrenzungne, Bäumen etc. automatisch zu detektieren.

  7. Reale Fahrzeugdynamik: Unsere Schleppkurvenberechnung kann neben statischen Schleppkurven und auch die tatsächliche Fahrzeugdynamik, wie z. B. das Verhalten des Fahrzeugs bei Beschleunigung berücksichtigen.

Um sicher zu stellen, dass Sie unser Schelppkurvenprogramm schnell und zielgerichtet nutzen können, steht Ihnen unser Support bei der Installation und den ersten Simulationen gern zur Verfügung. Vorab erhalten Sie in jedem Fall eine kleine Einführung, bei der Sie gern auch individuelle Probelmstellungen ansprechen können.

Fragen Sie jetzt nach einer Teststellung, um bei der Planung und Beurteilung von Manövern künftig Zeit zu sparen, mehr Sicherheit und Genauigkeit zu erlangen und Ihre Produktivität zu steigern!

Schleppkurven für Feuewehr-Fahrzeuge

Für Feuerwehrfahrzeuge werden in der Regel keine echten Schleppkurven berechnet, das die Richtlinien über Flächen für die Feuerwehr feste Maße vorschreiben. Die Richtlinien werden mit der Landesbauordnung der Bundesländer festgesetzt. Unabhängig davon ist es absolut ratsam auch eine echte Schleppkurvenberechnung durchzuführen, insbesondere, wenn voraussichtlich nicht genormte Einsatzfahrzeuge zum Einsatz kommen. Hier können eigene Fahrzeuge mit Hilfe des Fahrzeugeditors erstellt werden.

In vielen Fällen kann aber auch ein Müllfahrzeug aus dem Fahrzeugkatalog zur Simulation genutzt werden.
